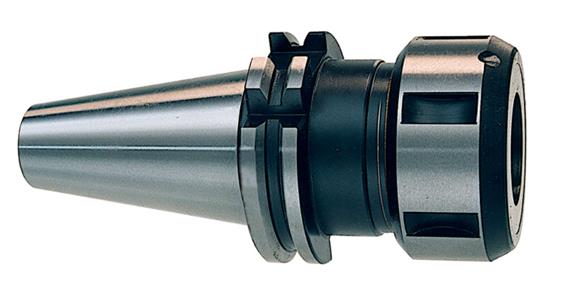

Oprawka zaciskowa OZ DIN 69871 AD/B SK40 zakres mocowania 2-25 mm

Oprawka zaciskowa OZ DIN 69871 AD/B SK40 zakres mocowania 2-25 mm
Bild Bild

HHW

Nr artykułu: 1021543 103

Cena internetowa:
Jeszcze na stanie: 4
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Do mocowania narzędzi z chwytem walcowym w oprawkach zaciskowych zgodnie z DIN 6388. Do maszyn NC i centrów obróbkowych.

Wersja
  • Stożki zewnętrzne i wewnętrzne szlifowane
  • Nakrętka łącząca łożyska kulkowego
  • Stal stopowa, utwardzana dyfuzyjnie
  • Min. wytrzymałość na zużycie 950 N/mm²
  • Tolerancja kąta stożka dokładniejsza niż AT3
  • Utwardzane dyfuzyjnie 60-2 HRC
  • Szlifowane powierzchnie funkcyjne
  • Z otworem przelotowym do centralnego podawania płynu chłodzącego

Dostawa
Z nakrętką mocującą.

Wskazówki
Stożek niesamohamowany SK 30 jest dostarczany w wersji AD.
Oprawki zaciskowe, patrz art. nr 1021552-1021554.
Sworznie dociskowe, patrz art. nr 1021733-1021740.

Dane techniczne

Marka: HHW
DIN: 69871-1
Długość chwytu (A): 70,0 mm
Długość konstrukcji: Krótkie
Gwint napinający: M 16
ISO: 7388-1
Jakość wyważenia: G 2,5 przy 25000 obr./min
Kształt: AD
Maks. zakres mocowania: 25,0 mm
Min. zakres mocowania: 2,0 mm
Mocowanie od strony maszyny: SK 40
Rodzaj nakrętki zaciskowej: OZ
Rodzaj tulei zaciskowej: OZ 462E
Średnica zewnętrzna (D): 60,0 mm
Standardowa konstrukcja trzonu: DIN 69871-1 AD
Tolerancja współosiowości: 0,003 mm
Typ urządzenia do mocowania narzędzia: Uchwyt z tuleją zaciskową OZ
Zasilanie płynem chłodzącym: Wewnętrzne

Dalsze szczegóły

EAN nr: 4024496058136
