Nr artykułu: 1021710 201
Cena internetowa:
Cena katalogowa:
Oszczędzasz:
Pod zamówienie
Min. Ilość zamówienia: 1
Opis
ZastosowanieWyprodukowany w ramach innowacyjnego procesu, bardzo smukły, rozprężny uchwyt zaciskowy hydro łączy zalety rozprężnego uchwytu zaciskowego i uchwytu zaciskowego o zacisku równomiernym w jednym produkcie.
Wersja- Niezwykle wysokie siły mocujące.
- Dzięki odporności na bardzo wysoką temperaturę (do 120°C) uchwyt zachowuje swoją dokładność.
- Wąska konstrukcja uchwytu zaciskowego o zacisku równomiernym idealnie nadaje się do wąskich konturów kolizyjnych.
- Doskonała absorpcja uderzeń.
- Maks. koncentryczność < 0,003 mm.
- Standardowa wymiana narzędzi jak w przypadku rozprężnych uchwytów zaciskowych bez konieczności użycia dodatkowych urządzeń.
- Elastyczność dzięki możliwości stosowania tulei pośrednich.
- Wyważony do G2,5/25000 obr./min.
- Z otworem na chip Balluff.

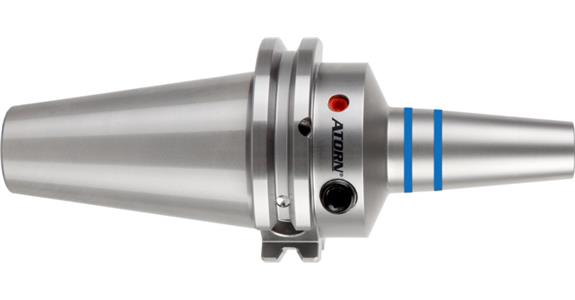

Dostawa1 bardzo wąski hydrauliczny rozprężny uchwyt zaciskowy SK40 lub SK50 (ISO 7388-1).
WskazówkiPoprzedni standard DIN 69871-1 został zastąpiony przez ISO 7388-1.
Dane techniczne
Marka: ATORN
Mocowanie od strony maszyny: SK 40
Średnica obejmy (d): 16 mm
Długość chwytu (A): 120 mm
Kształt: AD/AF
Średnica zewnętrzna (D): 49,5 mm
Średnica elementu stożkowego (d2): 24 mm
Średnica (d3): 32,3 mm
Długość prześwitu do kołnierza (l1): 79 mm
Głębokość mocowania (l2): 49 mm
Regulacja maks. (max. V): 10 mm
Zasilanie płynem chłodzącym: Wewnętrzne
Pasuje do gwintu (G): M12 x 1
Rozmiar klucza: 5 mm
Jakość wyważenia: G 2,5 przy 25000 obr./min
Tolerancja współosiowości: 0,003 mm
Dalsze szczegóły
Nr ATORN: 21044995
EAN nr: 4050293435696
