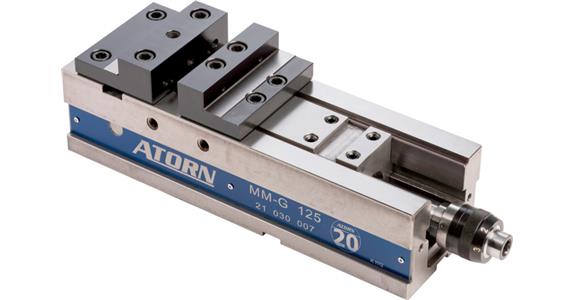

ATORN NC imadło maszynowe o wysokim nacisku MM-G 125 mm

ATORN NC imadło maszynowe o wysokim nacisku MM-G 125 mm
Bild Bild Bild Bild Bild Bild Bild Bild

ATORN

Nr artykułu: 1027649 101

Cena internetowa:
Jeszcze na stanie: 7
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Do maszyn NC, centrów obróbczych, produkcji narzędzi, form i urządzeń oraz produkcji seryjnej.

Wersja
  • Ze szczękami wielostopniowymi, odwracalnymi.
  • Solidny, odlewany korpus podstawowy ze stali.
  • Hartowane i szlifowane prowadnice.
  • Wstępne ustawianie siły zacisku na wrzecionie napędowym.
  • Wstępna regulacja zakresu mocowania przez kompensację szczęk na suwaku mocowania.
  • Mechaniczny system zaciskowy z przeniesieniem mocy poprzez przegub.
  • Ze złączką do mocowania systemu zaciskowego z punktem zerowym ATORN K10.2 (rozstaw 200 mm)

Zaleta
  • Osłona przed wiórami zapobiega przedostawaniu się wiórów do wnętrza korpusu.
  • Właściwie nie wymaga konserwacji.
  • Powtarzalność mocowania przy takiej samej sile zaciskania wynosi 0,01 mm

Dostawa
1x imadło maszynowe MM-G o wysokim nacisku ze szczękami wielostopniowymi i korbą ręczną.

Wskazówki
Przekładnia kątowa na zamówienie.

Dane techniczne

Marka: ATORN
Szerokość szczęk: 125 mm
Wysokość szczęk: 40 mm
Długość korpusu: 400 mm
Maks. długość: 463 mm
Min./maks. szerokość mocowania: 0-216 mm
Min./maks. rozpiętość zacisku do stopniowych szczęk odwracalnych: 97-312 mm
Siła napinająca: 40 kN
Waga: 41 kg
Skok przemieszczenia zaworu zasuwowego: 109 mm
Zakres przesunięcia 2: 1 x 108 mm

Dalsze szczegóły

Nr ATORN: 21030007
EAN nr: 4050293150285
