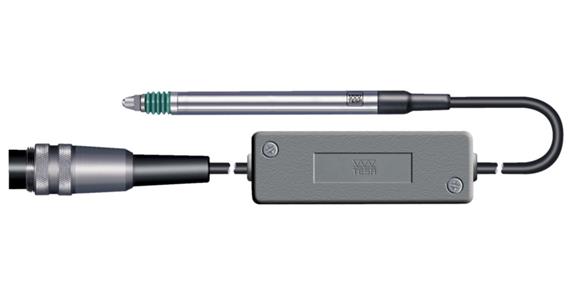

TESA elektroniczny czujnik pomiaru długości GTL 21 DC, wyjście analogowe

TESA elektroniczny czujnik pomiaru długości GTL 21 DC, wyjście analogowe

TESA TECHNOLOGY

Nr artykułu: 1001331 833

Cena internetowa:
Pod zamówienie
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Nadaje się do zastosowań w technologii pomiaru wielopunktowego. W celu połączenia kierunkowego z komputerem pomiarowym SPC należy podłączyć do wejścia analogowego lub do komputera z kartą analogową.

Wersja
  • Precyzyjny, prowadzony kulkowo trzpień pomiarowy
  • Trzpień chwytowy o średnicy 8 mm może być mocowany na całej długości
  • Końcówka pomiarowa z węglików spiekanych M2.5 o średnicy kulki 3 mm
  • 5-stykowe złącze zgodne z DIN 45322, przewód 2,9 m
  • Napięcie zasilania ± 10 do ± 15 V DC

Dostawa
Czujnik pomiarowy, raport kontrolny z deklaracją zgodności

Wskazówki
Czujnik pomiaru długości o czułości ± 2 V/mm, ± 5 V/mm i ± 10 V/mm dostępny na zamówienie

Dane techniczne

Marka: TESA TECHNOLOGY
Model: GTL 21 DC
Maks. droga wrzeciona: 4,3 mm
Kierunek wyjścia kabla: Osiowe
Materiał miecha: Viton
Wznios wrzeciona: Mechaniczne
Rozpiętość pomiarowa w technologii elektronicznego pomiaru długości: 4 mm
Zakres pomiarowy elektronicznego pomiaru długości: +/- 2 mm
Pomiar siły: 0,63 N
Maks. błąd liniowości (L w mm, mierzony od punktu zerowego instalacji): 0,2 µm + (3,5 x L²) µm
Odchylenie standardowe powtarzania wg DIN 1319: 0,1 µm
Czułość: 1 V/mm
Napięcie wyjściowe (+/-): 2 V/DC
Demontowalny: Tak
Długość kabla: 2 m
Długość montażowa: 61,5 mm
Gwint przyłączeniowy: M2,5
Łącznik wtykowy: Otwarta
Pobór prądu: 15 mA
Rodzaj czujnika pomiarowego: Wymienne
Średnica chwytu: 8 mm
Średnica kulki: 3 mm
Stopień ochrony IP: IP 65

Dalsze szczegóły

Hersteller-Teilenummer:
03230059
EAN nr: 7630041112733
