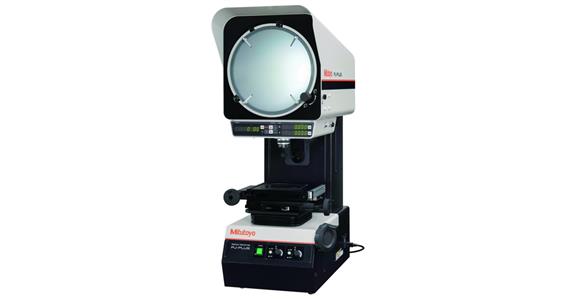

Profilprojektor PJ-P1010A 100x100 mm

Profilprojektor PJ-P1010A 100x100 mm
Bild Bild

MITUTOYO

Nr artykułu: 1001360 575

Cena internetowa:
Pod zamówienie
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
For geometric testing and optical 2D measurement of lengths, diameters, radii, angles etc. on small to medium-sized workpieces in production facilities and in measuring rooms.

Wersja
  • Transmitted and incident LED lighting with infinite brightness control for a long service life with low power consumption
  • 10x standard lens
  • Crosshair screen, can be rotated 360° with fine adjustment and clamping function
  • Integrated, large digital display for X and Y axis position and screen rotation
  • Clear display over the entire 315 mm screen diameter
  • Telecentric illumination system for uniform lighting

Zaleta
  • Particularly quiet and dirt-resistant thanks to the fanless housing design
  • Energy-saving thanks to LED lighting
  • Excellent magnification accuracy of ±0.1 % or higher in transmitted light
  • Excellent magnification accuracy of ±0.15 % or higher in incident light


Dane techniczne

Zakres pomiarowy oś X: 100 mm
Zakres pomiarowy oś Y: 100 mm
Min./maks. wskazanie kąta: 0-360 Grad(degree)
Rozdzielczość: 0,001 mm
Średnica monitora: 315 mm
Użyteczny obszar stołu pomiarowego: 142 x 142 mm
Powierzchnia stołu pomiarowego: 250 x 250 mm
Odległość robocza z obiektywem 10x: 66 mm
Światło padające: Dioda LED z regulowanym kondensorem
Błąd powiększenia, światło padające: <= +/- 0,15%
Światło przechodzące: Telecentryczna dioda LED
Błąd powiększenia w świetle przechodzącym: <= +/- 0,1%
Powiększenie obiektywu: 10x
Ostrość: Ręczny
Maks. ciężar przedmiotu obrabianego: 10 kg
Maks. wysokość przedmiotu obrabianego przy użyciu soczewki 10x: 91 mm
Rozdzielczość, wyświetlanie kąta: 1´/0,01°, przełączany
Sonda pomiarowa krawędzi: Opcjonalny

Dalsze szczegóły

Hersteller-Teilenummer:
302-801-10
EAN nr: 4946368848181
