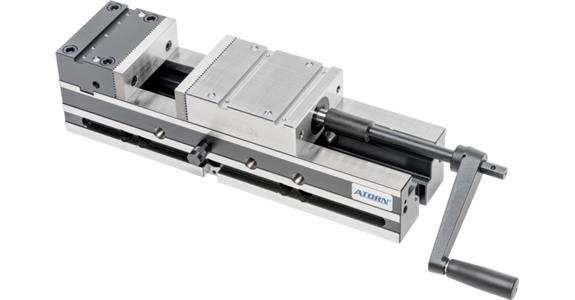

Wysokociśnieniowe imadła maszynowe ATORN NC MH-S 125 mm, długość = 598 mm

Zastosowanie
Do maszyn NC, centrów obróbczych, produkcji narzędzi, form i urządzeń oraz produkcji seryjnej.

Wersja

• Wrzeciono wykonane ze stali specjalnej o wysokiej wytrzymałości.
• Korpus podstawowy, szczęka stała, szczęki ruchome wykonane ze stali utwardzanej dyfuzyjnie ze wszystkich stron
• Hartowane i szlifowane prowadnice.
• Rowki poprzeczne i gwint mocujący na górze szczęki stałej i ruchomej, do montażu wymiennych szczęk wielostopniowych i wkładek uchwytu.
• Można również używać szybkowymiennych szczęk opuszczanych.
• Gwint poprzeczny dla ogranicznika przedmiotu obrabianego.
• Romboidalne bloki przesuwne T i wymienne prowadnice mogą być używane do wielokrotnego mocowania - montaż bez użycia narzędzi.
• Długość łoża do 1200 mm oraz osprzęt hydrauliczny dostępne na żądanie.
• Długość łoża do 1200 mm, wersja ze sterowaniem hydraulicznym dostępna na żądanie

Zaleta

• Wstępnie wybrane siły mocujące gwarantują powtarzalność pozycjonowania przedmiotów obrabianych ≤ 0,01 mm.
• Siłę mocującą można wstępnie wybrać poprzez liczbę obrotów wrzeciona.
• Wrzeciono mechanicznie blokowane podczas mocowania wyłącznie mechanicznego.
• Szybkie, wstępne ustawianie za pomocą sworznia.
• Rowki wzdłużne i poprzeczne 20H7 jako wyposażenie standardowe do szybkiego pozycjonowania.

Dostawa
1x imadło o wysokim nacisku z korbą ręczną (dwie części); bez odwracalnych szczęk przykręcanych.

Wskazówki
Szczęki wymienne ATORN MH-S i szczęki imadeł o wysokim nacisku HILMA NC są wymienne.
Oznacza to, że mogą być używane szczęki mocujące HILMA.
