Frez pogłębiający. 10°-80° reg. do płytek do toczenia TCMT i SCMT 25x200 mm

Frez pogłębiający. 10°-80° reg. do płytek do toczenia TCMT i SCMT 25x200 mm
Bild Bild

ATORN

Nr artykułu: 1017526 103

Cena internetowa:
Dodání z výroby
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Uniwersalny frez usuwania zadziorów, fazowania i pogłębiania w trudnych warunkach pracy. Nie może być stosowany na wiertłach.

Wersja
  • Możliwość regulacji w zakresie 10-80°
  • Z chwytem walcowym zgodnym z DIN 1835 B
  • Niklowany nośnik
  • Tolerancja skali +/- 2,5°
  • Do precyzyjnej regulacji należy użyć urządzenia do wstępnego ustawiania
  • Moment dokręcania śruby zaciskowej (wkładka wieloostrzowa) M2.5 = 1,2 Nm, M4 = 5,2 Nm
  • Z zamiennym pudełkiem do stosowania TCMT 16. oraz płytkami wieloostrzowymi SPM.1204

Dostawa
1x uchwyt, w tym 1x kaseta do TC..16.. i 1x kaseta SC..12.., bez płytek wieloostrzowych

Wskazówki
Narzędzie pomocnicze: Maks. głębokość cięcia 1 mm

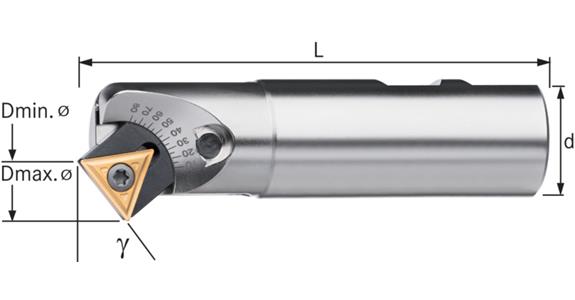

Dane techniczne

Marka: ATORN
Średnica cięcia (D): 25 mm
Min./maks. kąt fazy: 10-80 Degree
Min./maks. średnica przy 10 stopniach: 5-32 mm
Min./maks. średnica przy 45 stopniach: 11-33 mm
Min./maks. średnica przy 80 stopniach: 23-27 mm
Długość (l3): 200 mm
Średnica chwytu (d): 25 mm
Ilość ostrzy: 1 szt
Przeznaczone do płytek: SC.. 1204.. | TC.. 16T3..
Kierunek cięcia: Cięcie w prawo
Maks. kąt fazowania: 80 Stopnie
Maks. średnica przy 10 stopniach: 32 mm
Maks. średnica przy 45 stopniach: 33 mm
Maks. średnica przy 80 stopniach: 27 mm
Min. kąt skosu: 10 Stopnie
Min. średnica przy 10 stopniach: 5 mm
Min. średnica przy 45 stopniach: 11 mm
Min. średnica przy 80 stopniach: 23 mm
Mocowanie od strony maszyny: Chwyt cylindryczny
Powłoka: Niklowana
Tolerancja średnicy trzonu: H7
Zasilanie płynem chłodzącym: Zewnętrzne
