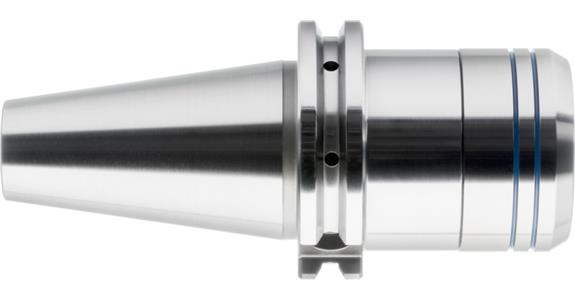

Precyzyjna oprawka zaciskowa SK40 (ISO 7388-1) ER16 (1-10 mm) A=100 mm

Precyzyjna oprawka zaciskowa SK40 (ISO 7388-1) ER16 (1-10 mm) A=100 mm
Bild Bild Bild

ATORN

Nr artykułu: 1021505 102

Cena internetowa:
Pod zamówienie
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Do mocowania narzędzi z chwytem walcowym, bez bicia promieniowego i utraty siły mocującej, do tolerancji chwytu h10, a także do efektywnej i bardzo precyzyjnej obróbki pojedynczych i produkowanych seryjnie części. Idealny do obróbki HPC i HSC.

Wersja
  • Gwint trapezowy 30° z polerowaną, bardzo długą prowadnicą podwójną, ze specjalną powłoką ślizgową zapewniającą niskie tarcie.
  • Siły mocujące są równomiernie rozłożone na całej walcowej powierzchni, a dzięki optymalnemu przejmowaniu sił promieniowych uzyskuje się doskonale obrobione powierzchnie.
  • Precyzyjne centrowanie podczas dokręcania nakrętki mocującej.

Zaleta
  • Odporny na wahania temperatury, do pracy na sucho oraz frezowania stali narzędziowych i hartowanych do 200°C.
  • Wzmocnienie korpusu uchwytu do średnicy nakrętki mocującej zapewnia niezwykłą stabilność przy optymalnym konturze kolizyjnym.
  • Skrajnie niskie bicie promieniowe systemu < 3 µm dzięki 2 µm tulejom zaciskowym ATORN UP. Z uszczelnionymi tulejami zaciskowymi Fahrion 2 µm HPD do 80 barów chłodzenia wewnętrznego (bez podkładki uszczelniającej).
  • Całkowite otoczenie stożkiem uchwytu zaciskowego pozwala uzyskać optymalną stabilność i równomierny rozdział sił mocujących.
  • Siła przytrzymująca dwa razy wyższa niż standardowego uchwytu zaciskowego.

Dostawa
1 precyzyjny uchwyt zaciskowy SK40 (ISO 7388-1); z nakrętką mocującą

Wskazówki
Poprzedni standard DIN 69871-1 został zastąpiony przez ISO 7388-1.

Dane techniczne

Marka: ATORN
Mocowanie od strony maszyny: SK 40
Rodzaj tulei zaciskowej: ER 16 (426 E)
Rodzaj nakrętki zaciskowej: HPC 16
Min./maks. zakres zacisku: 1-10 mm
Długość chwytu (A): 100 mm
Średnica zewnętrzna (D): 30 mm
Głębokość włożenia (E): 140 mm
Maks. moment dokręcania: 55 Nm
Zasilanie płynem chłodzącym: Wewnętrzne osiowe
Tolerancja współosiowości: 0,003 mm
Jakość wyważenia: G 2,5 przy 25000 obr./min
DIN: 69871-1

Dalsze szczegóły

Nr ATORN: 22070002
EAN nr: 4050293353471
