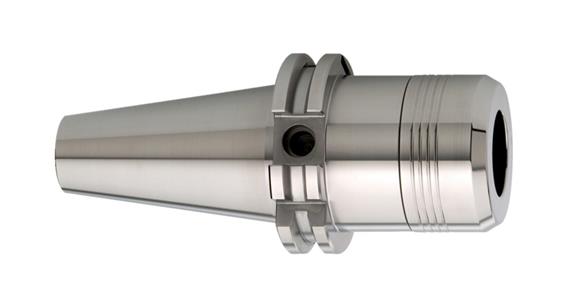

Precyzyjna oprawka zaciskowa CENTRO P SK40 zakres mocowania 1-10 mm A=70 mm

Precyzyjna oprawka zaciskowa CENTRO P SK40 zakres mocowania 1-10 mm A=70 mm
Bild Bild

FAHRION

Nr artykułu: 1021507 103

Cena internetowa:
Pod zamówienie
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Do precyzyjnego mocowania narzędzi z chwytem walcowym, bez bicia promieniowego i utraty siły mocującej.

Wersja
  • Krótka
  • Standardowa konstrukcja
  • Stożki zewnętrzne i wewnętrzne szlifowane
  • Koncentryczność i powtarzalność 0,003 mm (z oprawkami zaciskowymi GERC-HP)
  • Zestaw nie zawiera nakrętki mocującej

Wskazówki
Oprawki zaciskowe z trzpieniami kwadratowymi do gwintowników nie mogą być używane.
Do nakrętek mocujących i kluczy płaskich, patrz art. nr 1021509.
Podkładki uszczelniające, patrz art. nr 1021513 (dostępne tylko online).
Oprawki zaciskowe GERC-HP/-HPD/-HPDD, patrz art. nr 1021546-1021551 and 1021563-1021569.
Sworznie dociskowe, patrz art. nr 1021733-1021740.

Dane techniczne

Marka: FAHRION
Mocowanie od strony maszyny: SK 40
Rozmiar (Spannmutter Typ): CP 16
Rodzaj tulei zaciskowej: 426E GERC16-HP
Min./maks. zakres zacisku: 1.0-10.0 mm
Średnica zewnętrzna (D): 30,0 mm
Długość chwytu (A): 70,0 mm
Głębokość włożenia (E): 55,0 mm
Zasilanie płynem chłodzącym: Wewnętrzne
Tolerancja współosiowości: 0,003 mm
Jakość wyważenia: G 2,5 przy 25000 obr./min
DIN: 69871-1
Długość konstrukcji: Krótkie
Gwint napinający: M 16
Standardowa konstrukcja trzonu: DIN 69871-1 AD/B

Dalsze szczegóły

Hersteller-Teilenummer:
CP16-AD40-A=70
EAN nr: 4054631058592
