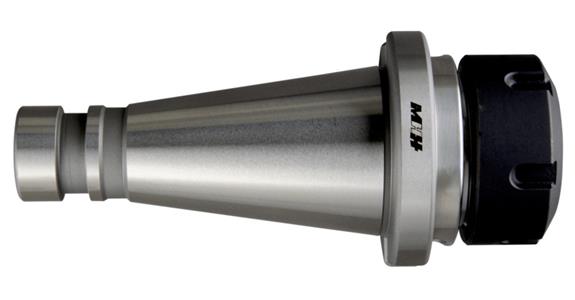

Oprawka zaciskowa typu ER DIN 2080 A SK40/16 2-20 mm

Zastosowanie
Do obrabiarek z ręczną wymianą narzędzi.

Opis narzędzia:
Do narzędzi z prostym trzpieniem, z i bez zewnętrznego gwintu dociskowego. Mocowanie narzędzia z ciśnieniową oprawką zaciskowa, krótka i mocna konstrukcja, odchylenie koncentryczności między stożkiem a stożkiem wewnętrznym = 0,003 mm. Nakrętka łącząca, standardowa konstrukcja. Stal utwardzana dyfuzyjnie, powierzchnie robocze hartowane i szlifowane. Zaciski z podwójnym stożkiem, rowkowane po obu stronach, rowek ściągania do łatwego zwalniania i wymiany szczęk. Tolerancja kąta stożka zgodna z AT 3.

Wersja

• Typ ER
• Stożek niesamohamowany z wewnętrznym gwintem dociskowym SK 40 i rowkiem pierścieniowym
• Pressure collet for tool mounting
• Short, strong design
• Concentricity deviation between the taper and internal taper = 0.003 mm
• Union nut, standard design
• Case-hardening steel, functional surfaces hardened and ground
• Collets with double taper, slotted on both sides and extraction groove for easy release and replacement of the jaws
• Taper angle tolerance according to AT 3
