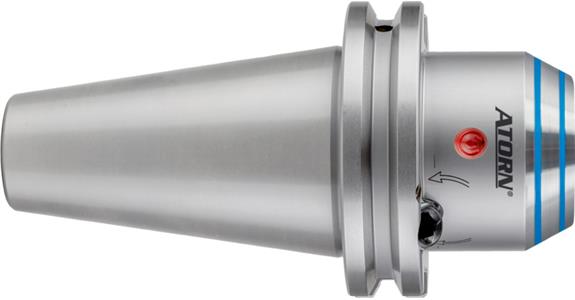

Wysokowyd.rozpr.uchwyt zacisk. ATORN HYDRO ISO 7388-1 AD/AF SK50 d 20 mm A64.5

Wysokowyd.rozpr.uchwyt zacisk. ATORN HYDRO ISO 7388-1 AD/AF SK50 d 20 mm A64.5
Bild Bild

ATORN

Nr artykułu: 1021576 103

Cena internetowa:
Dodání z výroby
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Do bardzo precyzyjnego i centrycznego mocowania narzędzi do frezowania, wiercenia i rozwiercania - zwłaszcza do frezowania zgrubnego i wysokowydajnej obróbki skrawaniem.

Wersja
  • Z osiową regulacją długości.
  • Tuleje redukcyjne do różnych zastosowań.
  • Bardzo wysoka koncentryczność (< 3 µm).
  • Ciśnienie płynu chłodzącego do 80 bar.
  • Odporność na temperaturę do 100°C.

Zaleta
  • Solidna konstrukcja idealna do obróbki HPC+HSC.
  • Właściwości tłumiące zwiększają trwałość narzędzia i wrzeciona maszynowego.
  • Tłumienie wibracji zmniejsza ilość mikropęknięć i zwiększa powierzchnię przedmiotu obrabianego.
  • Do użytku ze wszystkimi standardowymi chwytami (tolerancja śr. h6).
  • Bardzo wysokie przekazywanie momentu obrotowego (śr. 20 = 650 Nm / śr. 32 = 890 Nm).

Dostawa
1 hydrauliczny rozprężny uchwyt zaciskowy SK40 lub SK50 (ISO 7388-1).

Wskazówki
Poprzedni standard DIN 69871-1 został zastąpiony przez ISO 7388-1.

Dane techniczne

Marka: ATORN
Mocowanie od strony maszyny: SK 50
Średnica obejmy (d): 20 mm
Długość chwytu (A): 64,5 mm
Kształt: AD/AF
Średnica zewnętrzna (D): 49 mm
Średnica elementu stożkowego (d2): 38 mm
Średnica (d3): 49 mm
Długość prześwitu do kołnierza (l1): 41 mm
Głębokość mocowania (l2): 51 mm
Regulacja maks. (max. V): 10 mm
Zasilanie płynem chłodzącym: Wewnętrzne
Pasuje do gwintu (G): M16 x 1
Rozmiar klucza: 8 mm
Jakość wyważenia: G 2,5 przy 25000 obr./min
Tolerancja współosiowości: 0,003 mm

Dalsze szczegóły

Nr ATORN: 21043051
EAN nr: 4050293369861
