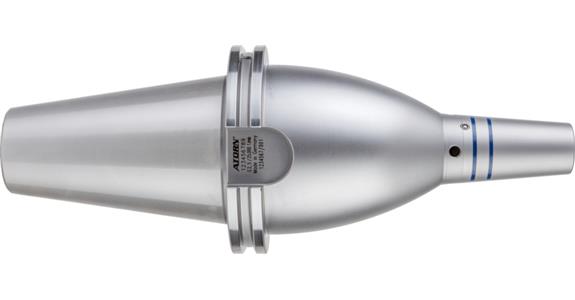

Oprawka skurczowa SK50 (ISO 7388-1) śred. 32 mm A=160 mm

Oprawka skurczowa SK50 (ISO 7388-1) śred. 32 mm A=160 mm
Bild Bild

ATORN

Nr artykułu: 1021600 315

Cena internetowa:
Dodání z výroby
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Do mocowania frezów i wierteł z trzpieniem prostym o tolerancji h6. Nadaje się do wysokowydajnej obróbki i wszystkich innych prac wymagających dużej mocy.

Wersja
  • Zapewnia maksymalną koncentryczność 0,003 mm.
  • Do obkurczania i rozkurczania narzędzi węglikowych i HSS.
  • Twardość 52 + 2 HRc.
  • Maksymalne ciśnienie płynu chłodzącego 80 bar.
  • Zakres regulacji 10 mm, możliwość regulacji z dwóch stron.
  • Cztery dodatkowe rozwiercone otwory zapewniające dokładne wyważenie.
  • Z otworem na chip Balluff.
  • Geometria znacznie poprawia amortyzację wstrząsów.

Zaleta
  • Wysokie przekazywanie momentu obrotowego.
  • Szybkie odprowadzanie wiórów, idealne do obróbki HSC.
  • Ochrona wrzeciona i maszyny.
  • Idealny do wysokich prędkości obrotowych.
  • Poprawiona jakość powierzchni.

Dostawa
1 uchwyt zaciskowy o zacisku równomiernym SK50 (ISO 7388-1) kształt AD/AF.

Wskazówki
Poprzednia norma DIN 69871-1 została zastąpiona normą ISO 7388-1.

Dane techniczne

Marka: ATORN
Mocowanie od strony maszyny: SK 50
Średnica obejmy (d): 32 mm
Długość chwytu (A): 160 mm
Średnica elementu stożkowego (d2): 44 mm
Średnica (d3): 56,6 mm
Średnica zewnętrzna (D): 79,5 mm
Maks. głębokość mocowania (max. L2): 62 mm
Kształt: AD/AF
Regulacja maks. (max. V): 10 mm
Tolerancja współosiowości: 0,003 mm
Długość wałka (l1): 80 mm
Pasuje do gwintu (G): M16 x 1
Zasilanie płynem chłodzącym: KKB
Jakość wyważenia: G 2,5 przy 25000 obr./min
DIN: 69871-1

Dalsze szczegóły

Nr ATORN: 21044691
EAN nr: 4050293415254
