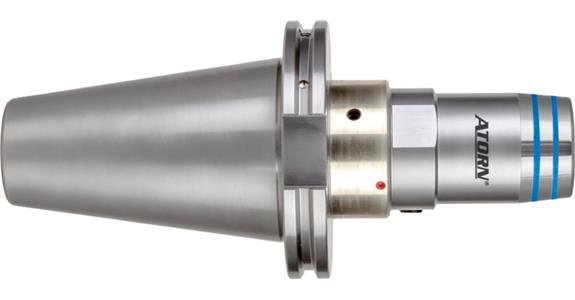

Hydrauliczny rozprężny uchwyt zaciskowy ATORN z regulacją promieniową SK50 D20

Hydrauliczny rozprężny uchwyt zaciskowy ATORN z regulacją promieniową SK50 D20
Bild Bild

ATORN

Nr artykułu: 1021711 100

Cena internetowa:
Dodání z výroby
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Prosty, promieniowo regulowany uchwyt narzędzia, zapewnia precyzyjne, wymagane tarcie. Błędy koncentryczności i wyrównania mogą zostać wyrównane bez wibracji, zapewniając w rezultacie wysokie tempo cięcia i długą żywotność. Wbudowane zasilanie płynem chłodzącym zapewnia optymalne zasilanie środkiem chłodząco-smarującym krawędzi tnących rozwiertaka.

Wersja
  • Prosta i precyzyjna regulacja za pomocą śruby regulacyjnej.
  • Zdolność samoczynnego blokowania dzięki gwintowi i konstrukcji kąta klina na klinie regulacyjnym, zatem bez efektu ustawień.
  • Radialny i osiowy transfer płynu chłodzącego = AD/AF.
  • Regulowany promieniowo do 0,010 mm.
  • Doskonałe właściwości tłumiące zwiększają trwałość narzędzi i wrzecion maszynowych.
  • Z 10 mm osiową regulacją długości.
  • Wymagany jest sworzeń dociskowy nr 23690.

Zaleta
  • Łatwa regulacja koncentryczności do 0 μm.
  • Maksymalna elastyczność dzięki możliwości stosowania tulei redukcyjnych.
  • Maksymalna precyzja i jakość powierzchni.
  • Dłuższa żywotność urządzeń do cięcia.
  • Wysoce precyzyjne centryczne mocowanie.

Dostawa
1 hydrauliczny rozprężny uchwyt zaciskowy SK50 (ISO 7388-1) z regulacją promieniową.

Wskazówki
Poprzednia norma DIN 69871-1 została zastąpiona normą ISO 7388-1.

Dane techniczne

Marka: ATORN
Mocowanie od strony maszyny: SK 50
Średnica obejmy (d): 20 mm
Długość chwytu (A): 110 mm
Kształt: AD/AF
Średnica zewnętrzna (D): 46 mm
Średnica elementu stożkowego (d2): 38 mm
Średnica (d3): 42 mm
Długość prześwitu (l3): 50 mm
Długość prześwitu do kołnierza (l1): 50 mm
Głębokość mocowania (l2): 51 mm
Długość zacisku (L4): 51 mm
Regulacja maks. (max. V): 10 mm
Zasilanie płynem chłodzącym: Wewnętrzne
Pasuje do gwintu (G): M8 x 1
Rozmiar klucza: 3 mm
Jakość wyważenia: G 2,5 przy 25000 obr./min

Dalsze szczegóły

Nr ATORN: 21044656
EAN nr: 4050293439885
