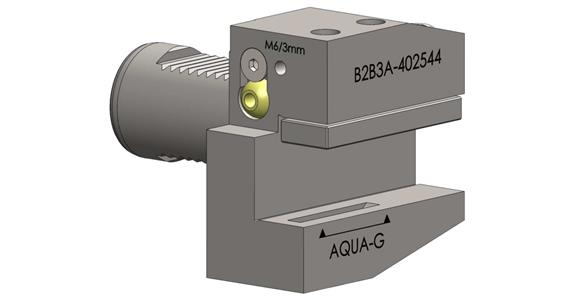

OPRAWKA VDI DIN 69880 B2B3A-30X20X40

OPRAWKA VDI DIN 69880 B2B3A-30X20X40
Bild Bild

LIZZARD

Nr artykułu: 1021950 150

Cena internetowa:
Pod zamówienie
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
For clamping standard and internally cooled insert holders

Wersja
  • VDI holder
  • With grub screw for setting the cooling only on the insert holder
  • With double toothing

Zaleta
  • Cooling via ball nozzle and/or insert holder
  • External cooling with G1/8 hose
  • Coolant tightness up to 80 bar


Dane techniczne

Marka: LIZZARD
Średnica oprawy VDI (VDI Aufnahmedurchmesser d1): 30 mm
Wysokość wałka (h1): 20 mm
Szerokość całkowita (l2): 40 mm
Długość całkowita (b1): 70 mm
Długość 2 (b2): 35 mm
Długość 3 (b3): 10 mm
Szerokość 2 (l1): 22 mm
Wysokość (h3): 29,5 mm
Wysokość 2 (h4): 27 mm
Wysokość 3 (h5): 31,5 mm
Wysokość 4 (h6): 41,5 mm
Wysokość (widoczna) (h8): 30 mm
Kąt (Winkel): 25 Stopnie

Dalsze szczegóły

EAN nr: 4024496149247
