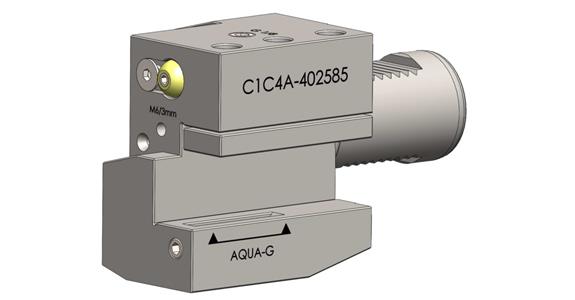

OPRAWKA VDI DIN 69880 C1C4A-30X20X70

OPRAWKA VDI DIN 69880 C1C4A-30X20X70
Bild Bild

LIZZARD

Nr artykułu: 1021950 174

Cena internetowa:
Pod zamówienie
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
For clamping standard and internally cooled insert holders

Wersja
  • VDI holder
  • With grub screw for setting the cooling only on the insert holder
  • With double toothing

Zaleta
  • Cooling via ball nozzle and/or insert holder
  • External cooling with G1/8 hose
  • Coolant tightness up to 80 bar


Dane techniczne

Marka: LIZZARD
Średnica oprawy VDI (VDI Aufnahmedurchmesser d1): 30 mm
Wysokość wałka (h1): 20 mm
Długość całkowita (l1): 70 mm
Szerokość całkowita (b1): 70 mm
Szerokość 2 (b2): 35 mm
Szerokość 3 (b3): 17 mm
Długość 2 (l2): 10 mm
Wysokość (h3): 26 mm
Wysokość 2 (h4): 22 mm
Wysokość 3 (h5): 32 mm
Wysokość 4 (h6): 38 mm
Wysokość (widoczna) (h8): 30 mm
Kąt (Winkel): 25 Stopnie

Dalsze szczegóły

EAN nr: 4024496149483
