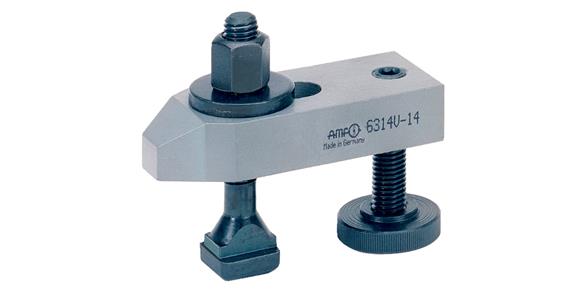

Clamp straight with adjustable support screw, nominal groove size 22 mm

Clamp straight with adjustable support screw, nominal groove size 22 mm
Bild Bild

AMF

Nr artykułu: 1027115 107

Cena internetowa:
Pod zamówienie
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Do niskich przedmiotów obrabianych.

Wersja
  • Z fazką
  • Stal poddana obróbce termicznej, malowana

Dostawa
W komplecie śruba DIN 787 do rowku teowego, nakrętka sześciokątna zgodna z DIN 6330B i podkładka zgodna z DIN 6340.

Wskazówki
Zakres mocowania H zależny od głębokości rowka zgodnie z DIN 650 i długości nakręcania nakrętki Do dźwigni zaciskowych z zapadką, patrz nr art. 1027117.

Dane techniczne

Marka: AMF
Wielkość znamionowa rowka: 22 mm
Dopasowana śruba wg DIN 787: M20 x 160 mm
Min./maks. wysokość zacisku (H): 16-65 mm
Szerokość rowka (B1): 22 mm
Długość (L): 160 mm
Średnica gwintu x długość gwintu (D x LS): 20 x 69 mm
Wysokość elementu zaciskającego (A): 30 mm
Szerokość elementu zaciskającego (B2): 60 mm
Odstęp (E1): 30 mm
Długość rowka (E2): 60 mm
Długość gwintu: 69 mm
Maks. wysokość zacisku: 65 mm
Min. wysokość zacisku: 16 mm
Średnica gwintu: 20 mm

Dalsze szczegóły

Hersteller-Teilenummer:
70318
EAN nr: 4020772070311
