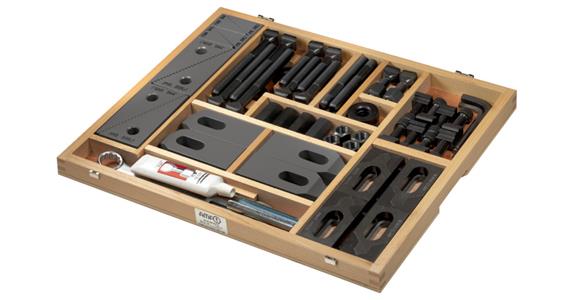

Clamping tool assortment box sets nominal groove size T10 x M10

Clamping tool assortment box sets nominal groove size T10 x M10

AMF

Nr artykułu: 1027123 101

Cena internetowa:
Pod zamówienie
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Skrzynki z asortymentem narzędzi do mocowania zostały zaprojektowane do obrabiarek ze stołami z rowkiem teowym i zawierają wszystkie niezbędne elementy do szybkiego mocowania narzędzi, zacisków i elementów roboczych.

Wersja
  • Wszystkie części wykonano ze stali poddanej obróbce termicznej zgodnie z normą DIN lub normami fabrycznymi
  • Klasy wytrzymałości dla części skręcanych: 8 lub 10

Dostawa
Z głębokimi szczękami mocującymi i pastą do śrub. Głębokie szczęki mocujące są dostarczane z nakrętkami do rowków teowych zgodnymi z DIN 508, śrubami zgodnymi z DIN 4762 i dwoma wkrętakami sześciokątnymi zgodnymi z DIN 2936. W stabilnym, pudełku drewnianym o wysokiej jakości z odchylaną pokrywą na zawiasach.

Wskazówki
Wszystkie części są także dostarczane indywidualnie.

Dane techniczne

Marka: AMF
Przeznaczone do rowka o szerokości: 10 mm
Wymiar gwintu: M10
Min. wysokość zacisku z 2 punktami docisku: 2 mm
Maks. wysokość zacisku z 2 punktami docisku: 230 mm
Min. wysokość zacisku z 4 punktami docisku: 2 mm
Maks. wysokość zacisku z 4 punktami docisku: 140 mm
Liczba śrub do rowków teowych wg DIN 787: 2 x 40 mm, 4 x 63 mm, 4 x 100 mm
Liczba trzpieni gwintowanych wg DIN 6379 (kołek rozszerz.): 4 x 80 mm
Ilość nakrętek wysokich wg DIN 6330 B: 6 szt
Ilość podkładek okrągłych i gniazd kulowych DIN 6319 G: 6 szt
Ilość nakrętek przedłużających: 4 szt
Długość skrzynki drewnianej: 355 mm
Skład zestawu: 4 clamping supports each: Size 1 + 2
2 clamping supports each: Size 3
4 clamps: M 11 x 80
4 T-groove screws each: M 10 x 63 / M 10 x 100
2 T-groove screws each: M 10 x 40
4 studs: M 10 x 80
6 high nuts: M10
4 extension nuts: M 10
6 conical washers: M 10
4 deep clamping jaws: Groove 12
1 combination wrench: 16 x 16,
1 screw paste
Szerokość skrzynki drewnianej: 270 mm
Waga: 9,2 kg
Wysokość skrzynki drewnianej: 47 mm

Dalsze szczegóły

Hersteller-Teilenummer:
8358
EAN nr: 4020772083588
