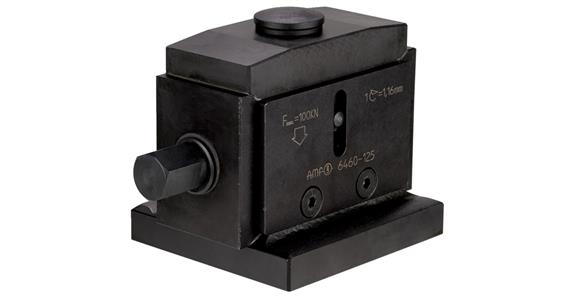

Alignment wedge HERKULES (height wedge) size 63, 50-63mm spher. grap. iron+steel

Zastosowanie
Klin wysokości nadaje się do ciężkich, odlewanych lub kutych przedmiotów obrabianych na dużych obrabiarkach.

Wersja

• Grafitowe żeliwo sferoidalne i obrabiana cieplnie oraz odpuszczana stal z wykończeniem oksydowanym
• Precyzyjnie obrobiona powierzchnia klina
• Z boczną krawędzią mocującą do montażu na stole maszynowym
• Dodatkowy otwór centrujący znajduje się w dolnej części podstawy. Umożliwia to montaż klina regulacyjnego na „ciężkich dźwignikach śrubowych”. Do tego wymagany jest kołek cylindryczny zgodny z ISO 8734 – 12x30.

Zaleta

• Precyzyjnie obrobione powierzchnie klina umożliwiają płynną, precyzyjną regulację, dokładniejszą niż 1/10 mm
• Podwójny efekt klinowy daje w wyniku duży skok i precyzyjny ruch pionowy, bez przesuwu poprzecznego

Dostawa
Z każdym klinem wyrównującym dostarczana jest wkładka kulista (art. nr 1027145 101).

Wskazówki
Produkty o nr art. 1027145 101, 102 i 106 są odpowiednimi wkładkami do klinów wyrównujących. W przypadku produktów o nr art. 1027140 101 płytę podstawy można zdemontować, aby osiągnąć Hmin.
