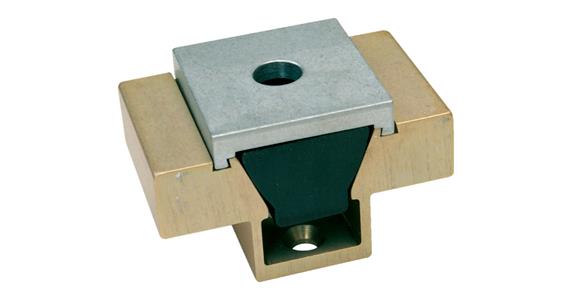

Form-fit double wedge clamping device clamping force 16.0 kN

Form-fit double wedge clamping device clamping force 16.0 kN
Bild Bild Bild

MITEE-BITE

Nr artykułu: 1027219 104

Cena internetowa:
Pod zamówienie
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Mocowanie obrabianego elementu w maszynach frezarskich, wiertarkach i centrach obróbkowych.

Wersja
  • Podwójny napinacz klinowy ze szczękami o bardzo dużej szerokości
  • Podwójny klin wykonany z hartowanej stali utwardzanej dyfuzyjnie, profil z wytłaczanego aluminium, śruba mocująca, płyta blokująca do blokowania elementu mocującego podczas frezowania form wtryskowej

Zaleta
  • Odpowiednio obrobione zagłębienia umożliwiają mocowanie przedmiotów obrabianych za pomocą złącza kształtowego, co gwarantuje absolutne bezpieczeństwo i brak zakłóceń
  • Zajmująca niewiele miejsca konstrukcja i równoczesne zaciskanie dwóch elementów obrabianych oznacza możliwość mocowania większej liczby części w maszynie
  • Krótkie czasy przestojów w produkcji i niskie koszty urządzeń mocujących zwiększają opłacalność produkcji

Wskazówki
L2 to wymiar dostępny do frezowania.

Dane techniczne

Marka: MITEE-BITE
Siła napinająca: 15,58 kN
Moment dokręcania: 38,4 Nm
Wymiar gwintu (Gewindeabmessung D): M12
Szerokość zacisku stożkowego (B): 47,5 mm
Wysokość zacisku stożkowego (H): 38,1 mm
Długość zacisku stożkowego (L): 76,2 mm
Szerokość (B1): 30,84 mm
Wysokość (H1): 19,1 mm
Długość (L1): 30,86 mm
Długość 2 (L2): 15,7 mm

Dalsze szczegóły

Hersteller-Teilenummer:
80150
EAN nr: 4046368801503
