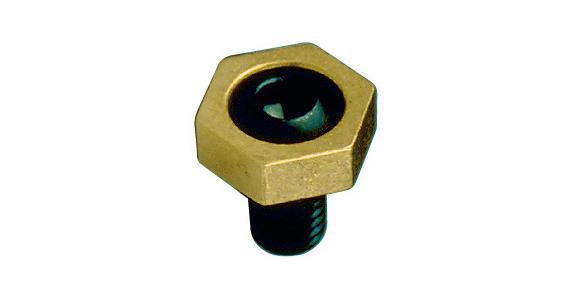

Eccentric tensioning clamp clamping force 3.6 kN pack=12 pieces M8 x 1.25

Eccentric tensioning clamp clamping force 3.6 kN pack=12 pieces M8 x 1.25
Bild Bild Bild Bild Bild

---

Nr artykułu: 1027222 103

Cena internetowa:
Pod zamówienie
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Do płyt zacisków.

Wersja
  • Patent urządzenia do mocowania jest powiązany ze śrubą z łbem mimośrodowym
  • Mocowanie mimośrodowe generuje ruch w zakresie mocowania i siłę mocowania
  • Mosiężna podkładka sześciokątna służy jako element mocujący
  • Przedmiot obrabiany o dowolnym kształcie może być mocowany sworzniami ograniczającymi i 1. lub 2. śrubami mocującymi

Zaleta
  • Niewielka wysokość umożliwia obróbkę powierzchni przedmiotu obrabianego
  • Podczas programowania maszyny CNC uwzględnianie położenia łap zaciskowych nie jest wymagane
  • Uniwersalne mocowanie gwarantujące oszczędność miejsca dzięki małym wymiarom

Wskazówki
Zamienne śruby i podkładki sześciokątne, patrz nr art. 1027225–1027226.

Dane techniczne

Marka: ---
Siła napinająca: 3,6 kN
Rozmiar klucza (Innensechskant SW1): 5 mm
Wymiar gwintu (Gewindeabmessung D): M8
Długość gwintu (Gewindelänge L): 16 mm
Rozmiar klucza 2 (Sechskantscheibe SW): 20 mm
Wysokość tarczy sześciokątnej (Scheibenhöhe H): 4,8 mm
Maks. rozpiętość zacisku (Exzenterweg S1): 1 mm
Materiał zacisku mocującego: Mosiądz

Dalsze szczegóły

EAN nr: 4046368502080
