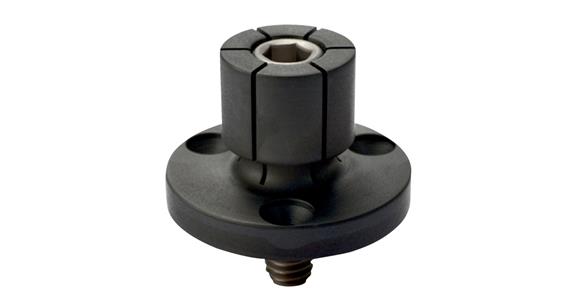

Mechanical clamping mandrel for through-bores clamping diameter 27.0 mm

Mechanical clamping mandrel for through-bores clamping diameter 27.0 mm
Bild Bild Bild Bild

---

Nr artykułu: 1027233 104

Cena internetowa:
Pod zamówienie
Dodaj do ulubionych
Min. Ilość zamówienia: 1
Dodaj do koszyka
Opis
Zastosowanie
Clamping elements for multiple or series machining. For clamping complex workpiece contours. For through-bores.

Wersja
  • Mechanical clamping device
  • Warp-free clamping

Zaleta
  • Easy to mill and turn to the required clamping diameter
  • High clamping forces
  • 5-sided machining even of thin-walled parts
  • Easy to operate
  • No annoying adjustable clamps

Dostawa
Clamping mandrel with hardened and coated clamping screw, 3 fastening screws.

Wskazówki
Other sizes deliverable on request.
D1 = Nominal diameter
D2 = Smallest diameter to which D1 can be milled or turned

Dane techniczne

Marka: ---
Siła napinająca: 20 kN
Średnica kołnierza (D): 50 mm
Maks. średnica obejmy (D1): 27 mm
Min. średnica obejmy (D2): 18 mm
Odpowiednie śruby z łbem walcowym wg DIN 912 (D3): M10
Wysokość całkowita (H): 28,6 mm
Wysokość obejmy (H1): 22,2 mm
Wysokość obejmy 2 (H2): 17,5 mm
Długość gwintu (H3): 17 mm
Grubość kołnierza (H4): 6,4 mm
Średnica koła podziałowego: 39,4 mm

Dalsze szczegóły

EAN nr: 4046368382002
