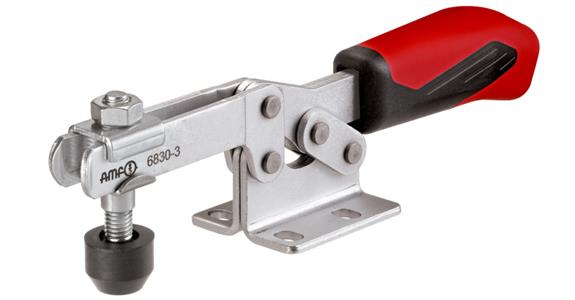

Horizontal quick-action clamp horizontal base zinc-plated size 3

Dane techniczne

Marka: AMF
Rozmiar: 3
Szerokość (B): 73 mm
Siła ustalająca (F1): 1,8 kN
Maks. siła rozciągająca (F2): 2,5 kN
Wysokość obejmy (H): 32 mm
Wysokość (H1): 48,5 mm
Wysokość 2 (H2): 86 mm
Długość, zaciśnięte (L1): 206 mm
Kąt (Alpha): 90 Stopnie
Wielkość śruby radełkowanej (Andrückschraube): M8 x 45 mm
Rozstaw otworów 2 (C): 25,7 mm
Średnica otworu mocowania (D): 6,5 mm
Średnica otworu 1 (D1): 5,1 mm
Rozstaw otworów 4 (K): 7 mm
Rozstaw otworów 3 (L): 13 mm
Min./maks. rozstaw otworów (M min./max.): 22-31.8 mm
Rozstaw otworów 1 (M1): 31,6 mm
Szerokość płyty (N): 45,5 mm
Długość płyty (P): 50 mm
Waga: 320 g
