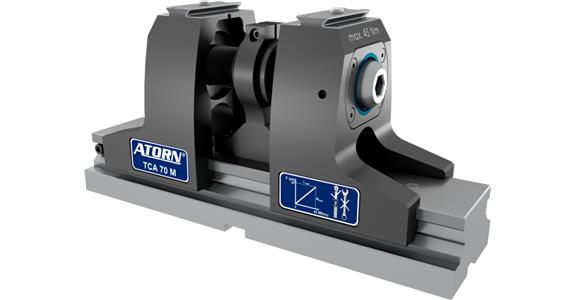

ATORN zacisk 5-osiowy TCA M

Zastosowanie
Idealne rozwiązanie do użytku w 5-osiowych centrach obróbczych. Tradycyjne mocowanie i mocowanie w szczękach jest możliwe.

Wersja

• Centralne, proste programowanie bez zerowego przesunięcia
• Powierzchnia łożyska obrabianego elementu, wysokość 192 mm
• System szczęk szybkowymiennych, szybka wymiana szczęk bez użycia narzędzi w ciągu 10 sekund na parę szczęk
• Szczęki odwracane: do min./maks. szerokości mocowania z jedną parą szczęk
• Stała siła mocowania dzięki wrzecionu teleskopowemu niewymagającemu konserwacji
• Mocowane w standardzie z otworami mocującymi dla systemu mocowania punktu zerowego Gauge 200
• Możliwy montaż na stole maszyny dodatkowo za pomocą śrub przelotowych/śrub mocujących, podziałka 50/63 mm lub regulowanych zacisków
• Zintegrowany pierścień skalowy pozwala na regulację położenia środkowego
• Obsługa z wykorzystaniem klucza dynamometrycznego

Zaleta

• Wrzeciono teleskopowe, kontur zakłócający pozostaje bez zmian
• Centralne, proste programowanie bez zerowego przesunięcia
• Wymiary materiałów są symetrycznie rozłożone
• Dostępność do obrabianego elementu nie zależy od szerokości mocowania
• Konstrukcja symetryczna = obrabiany element pozostaje wyśrodkowany i równoległy. Liniowa siła mocująca wynosząca 30 kN przy 45 Nm.

Dostawa
1 TeleCentric bez szczęk, 1 płytka podporowa do transportu, 1 klucz sześciokątny i 1 korba ręczna do wstępnego ustawiania (szczęki mocujące należy zamawiać oddzielnie)

Wskazówki
Klucz dynamometryczny 20-120 Nm; końcówka wkrętaka AF 14 sześciokątna 1/2 cala
