Zestaw rastrowej płyty próżniowej ATORN RV3 600x400x32,5, odstęp rastra 12,5 mm

Zastosowanie
Do mocowania przedmiotów o prostych kształtach geometrycznych bez dużych wycięć, które można uszczelnić za pomocą specjalnych sznurów (mocowane kształty muszą stanowić wielokrotność pojedynczego rastra).

Wersja

• Generator podciśnienia, prosty, wykorzystujący istniejące sprężone powietrze jako czynnik roboczy. Wbudowane pompy próżniowe (system Venturiego) wymagają ciśnienia roboczego 3,5-6 bar.
• Wynikowa próżnia wynosi 80 mbar absolutnych (92% próżnia).
• Tłumik zintegrowany z płytą próżniową redukuje hałas wydostającego się powietrza.
• Płyty mogą być obsługiwane za pomocą zintegrowanej dyszy Venturiego lub pompy próżniowej. W tym celu dostarczane jest odpowiednie narzędzie.

Zaleta

• Elastyczne sznury uszczelniające wypełniają i wyrównują niewielkie nierówności i krzywizny
• Dobre uszczelnienie, również do szorstkich powierzchni (np. piłowanych)
• Wysokie siły przytrzymujące, szczególnie przydatne do ciężkiego skrawania takiego jak frezowanie i szlifowanie

Dostawa

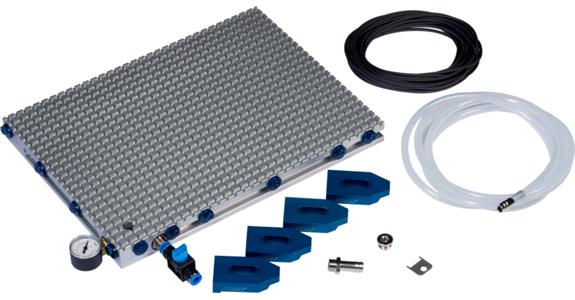

1 rastrowa płyta próżniowa, 2 łapy zaciskowe, 3 m przewód pneumatyczny, 10 m próżniowy przewód uszczelniający o średnicy 4 mm w kolorze czarnym, 1 generator podciśnienia (dysza Venturiego)

Wskazówki
Zestaw do przezbrajania w celu obróbki na mokro dostępny w zakresie dostawy. Pompa próżniowa jest również niezbędna do obróbki na mokro.
