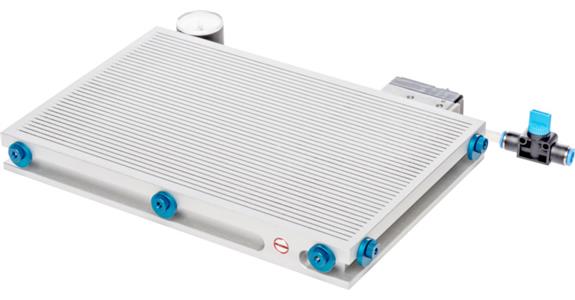

ATORN zestaw szczelinowych płyt próżniowych SV1 300 x 200 x 32,5, średni rozstaw szczelin 5 mm

Zastosowanie
Idealna do lekkiej obróbki takiej jak grawerowanie, frezowanie lub wiercenie np. płytek drukowanych lub elektronicznych elementów konstrukcyjnych. Dlatego możliwe jest również bezpieczne zamocowanie obrabianych przedmiotów, które są znacznie mniejsze niż powierzchnia mocowania płyty próżniowej. Z większych partii materiału można wycinać przedmioty o wielkości nie większej niż znaczek pocztowy dzięki technikom frezarskim. Indywidualne dopasowanie do geometrii obrabianego przedmiotu umożliwia pewne zamocowanie niemal wszystkich rodzajów przedmiotów.

Wersja

• Zwężenie przekroju wewnętrznego rury Venturiego wytwarza podciśnienie, które w zasysa powietrze
• W zależności od zastosowania powierzchnie płyty chwytającej posiadają szczeliny. Maty ssące gumowe lub folie ochronne są wymagane do mocowania przedmiotów obrabianych, które nie zajmują całej powierzchni płyty.
• Poziom hałasu wynosi jedynie 57 db (A).
• Wytwarzanie podciśnienia przez pompę próżniową zasilaną sprężonym powietrzem: maks. podciśnienie ok. 5-6 bar. W zależności od warunków stosowania do 87% próżni wynikowej. Zużycie powietrza ok. 90 l/min.

Zaleta

• Mała wysokość całkowita.
• Szeroki zakres zastosowań dzięki zastosowaniu mat ssących gumowych.
• Może być stosowana w obszarze HSC (High Speed Cutting) do frezowania małych konturów z wykorzystaniem płasko-równoległych mat ssących gumowych odpowiednich do frezowania.
• Możliwe jest mocowanie bardzo małych przedmiotów obrabianych.
• Technologia Venturiego nie wymaga częstej konserwacji.

Dostawa
1-szczelinowa płyta próżniowa, 2 łapy zaciskowe, 1 złącze węża do szybkozłączki, 3 m przewód pneumatyczny, 1 czerwona mata ssąca gumowa, 1 złącze do tradycyjnej pompy próżniowej.

Wskazówki
Zestaw do przezbrajania w celu obróbki na mokro dostępny w zakresie dostawy. Pompa próżniowa jest również niezbędna do obróbki na mokro.
