Próżn system zacisk ATORN VAC-MAT zestaw VM1 300x200x32,5, odstęp siatki 12,5 mm

Zastosowanie
Do próżniowego mocowania obrabianych przedmiotów. Możliwość mocowania szerokiej gamy kształtów przedmiotów obrabianych. Do szlifowania, frezowania, wiercenia i obróbki 5-stronnej, w tym wszystkich wycięć. VAC-MAT to cienka, miękka plastikowa mata z 77 otworami próżniowymi, przyssawkami w różnych rozmiarach z elastycznymi wargami na górze i drobnymi otworami w środku. Na spodzie znajdują się wystające plastikowe uchwyty do pozycjonowania maty VAC-MAT na podciśnieniowej płycie mocującej.

Wersja

• Znaczne skrócenie czasu przezbrajania z ponownym mocowaniem przedmiotów obrabianych w ciągu kilku sekund, ponieważ nie trzeba wkładać sznurów uszczelniających.
• Delikatna powierzchnia styku przedmiotu obrabianego; powierzchnie mocowania nie są uszkadzane.
• Powierzchnie nie są porysowane.
• Nie jest wymagane żadne specjalne mocowanie.
• Elastyczne sznury uszczelniające wypełniają nierówne powierzchnie na powierzchni mocowania przedmiotu obrabianego. Sznur uszczelniający może skompensować nierówności lub krzywiznę do 0,5 mm
• Modułowa konstrukcja umożliwia podłączenie wielu płyt próżniowych w poprzek siatki. Podciśnienie robocze do poszczególnych płyt jest doprowadzane poprzez elementy złączne

Zaleta

• Wysokie siły przytrzymujące.
• Powierzchnia mocowania o wysokim współczynniku tarcia.
• Możliwość frezowania konturów wewnętrznych i zewnętrznych.
• Precyzyjne i czyste krawędzie tnące obrabianego przedmiotu, bez zadziorów wynikających z możliwości frezowania lub wiercenia w matę.
• Uniwersalny system zaciskowy do różnych obrabianych przedmiotów.

Dostawa

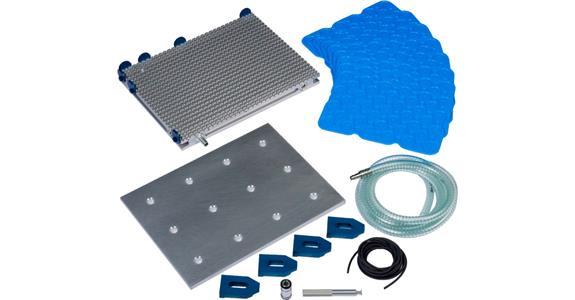

1 płyta modułowa VAC-MAT, 1 łącznik adapter, 10 niebieskich mat VAC-MAT, 2 łapy zaciskowe, 1 narzędzie montażowe, 10 m próżniowego przewodu uszczelniającego o średnicy 4 mm w kolorze czarnym, 1 m węża spiralnego z przewodem próżniowym.
